金色の謎（３）
ほぼ完成(^_^)v
白色光の薄膜干渉の色変化を、ＲＹＧＢ単色光の重ね合わせにより作図しました。下図の「赤い光」から「青い光」はPhotoshop Elementsで描いたもの、「ＲＹＧＢ合成」はレイヤーの重ね合わせたものです。実際のシャボン膜の色と比較してみてください。
| 薄膜の厚さ | 赤い光 | 黄色い光 | 緑の光 | 青い光 | ＲＹＧＢ合成 | シャボン膜 |
|---|---|---|---|---|---|---|
 |
 |
 |
 |
 |
 |
 |
 |
作り方

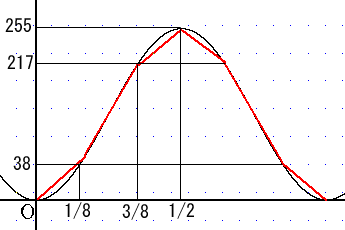

- Photoshop Elements等のグラデーションツールで、ＲＧＢそれぞれの暗線から明線までの光の強度変化（サインカーブで変化するが、右図のように近似した）を作っておく。
- 赤は膜の厚さが233nm（緑は199nm、青は182nm）で間隔で明るくななっているので、その割合でそれぞれの明暗の短冊を作成する（グラデーションツール使用）。
※赤：青＝４：５にすれば、赤紫の繰り返しが出るはず。 - レイヤーの重ね合わせでＲＧＢ合成の完成。重ねは、「通常」ではなく、「比較(明)」を使用すれば、明るくなります。「背景」に黒を使用すれば、黒い膜が出ます。
「不透明度」の調整は微妙。
金色がうまく出ないので、Ｙ（黄色）のグラデーションも加えてみましたが、まだまだ不十分です。
（2009/10/19、TAKA）
